Sistem Ferestre Reynaers
ConceptSystem 59Pa Design Functional
Performanțe
Confort și izolare
- Etanșeitate la aer: Clasa 4 (600 Pa)
- Impermeabilitate: Clasa E750 (750 Pa)
- Rezistență la încărcarea din vânt: Clasa C5 (2000 Pa)
- Izolare acustică: Rw (C;Ctr) 44 (-2;-4) dB
Notă: Performanțele pot varia în funcție de combinația de profile utilizate.
Proprietăți Tehnice
Proprietăți
Dimensiuni și Greutate Maximă
- Înălțimea minimă a cercevelei: 600 mm
- Înălțimea maximă a cercevelei: 2800 mm
- Lățimea minimă a cercevelei: 450 mm
- Lățimea maximă a cercevelei: 1700 mm
Linii Vizibile
- Deschidere spre interior:
- Lățimea minimă a tocului: 49 mm
- Lățimea minimă a cercevelei: 31 mm
- Lățimea minimă a ventilului de aerisire: 140 mm
- Deschidere spre exterior:
- Lățimea minimă a cercevelei: 89 mm
- Lățimea minimă toc-cercevea: 89 mm
- Lățimea minimă a profilului T: 30 mm
- Adâncimea tocului: 50 mm
- Adâncimea cercevelei: 59 mm
- Adâncime toc-cercevea: 59 mm
Vitrare
- Adâncimea de fixare a sticlei: 14 mm
- Tipuri de vitrare:
- Vitrare uscată
- Vitrare cu silicon
- Vitraj interior
- Baghetă:
- Grosimea minimă a sticlei – toc/element: 12 mm
- Grosimea maximă a sticlei – toc/element: 55 mm
- Grosimea minimă a sticlei – cercevea: 4 mm
- Grosimea maximă a sticlei – cercevea: 35 mm

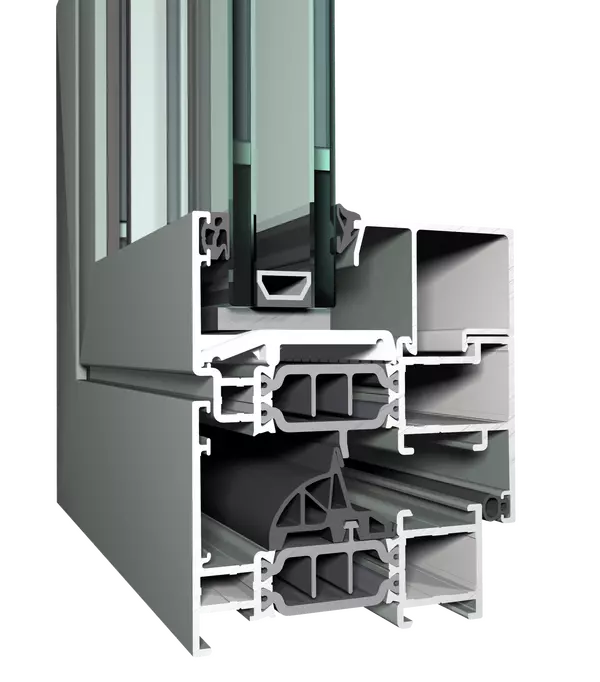

ConceptSystem 77
Performanțe
Energie
- Izolare termică – Uf: 1.8 W/m²K
- Izolare termică – Uw: 1.3 W/m²K
Confort
- Etanșeitate la aer: Clasa 4 (600 Pa)
- Impermeabilitate: Clasa E900 (900 Pa)
- Rezistență la încărcarea din vânt: Clasa C5 (2000 Pa)
- Izolare fonică: Rw (C;Ctr) 42 (-2;-4) dB
- Rezistență la deschidere și închidere: Clasa 3
Siguranță
- Protecție antiefracție: PAS 24 – RC2 – RC3
- Rezistență la foc: EI₁ 30 – EI₂ 30 – EI₂ 60 – EW 30
- Rezistență la gloanțe: FB4 – FSG – Kalashnikov
Notă: Performanțele pot varia în funcție de combinația de profile utilizate.
Proprietăți Tehnice
Dimensiuni și Greutate Maximă
- Înălțimea minimă a cercevelei: 600 mm
- Înălțimea maximă a cercevelei: 2800 mm
- Lățimea minimă a cercevelei: 450 mm
- Lățimea maximă a cercevelei: 1200 mm
- Greutatea maximă a cercevelei: 170 kg
Linii Vizibile
- Deschidere spre interior:
- Lățimea minimă a tocului: 51 mm
- Lățimea minimă a cercevelei: 33 mm
- Lățimea minimă a tocului: 89 mm
- Deschidere spre exterior:
- Lățimea minimă a tocului: 17.5 mm
- Lățimea minimă a cercevelei: 76 mm
- Lățimea minimă toc-cercevea: 93.5 mm
- Lățimea minimă a profilului T: 76 mm
- Adâncimea tocului: 68 mm
- Adâncimea cercevelei: 77 mm
- Adâncime toc-cercevea: 77 mm
Vitrare
- Adâncimea de fixare a sticlei: 25 mm
- Tipuri de vitrare:
- Vitrare uscată
- Vitrare cu silicon
- Vitraj interior / exterior
- Baghetă
- Grosime sticlă – toc/element: 4 – 52 mm
- Grosime sticlă – cercevea: 4 – 63 mm

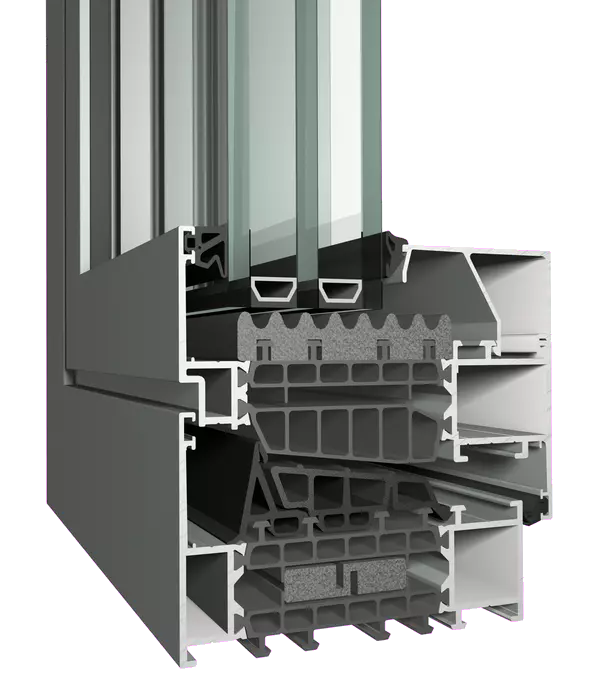

Masterline 10
Performanțe
Energie
- Izolare termică – Uf: 0.99 W/m²K
- Izolare termică – Uw: 0.8 W/m²K
Confort
- Etanșeitate la aer: Clasa 4 (600 Pa)
- Impermeabilitate: Clasa E900 (900 Pa)
- Rezistență la încărcarea din vânt: Clasa C4 (1600 Pa)
- Izolare fonică:
- TuTi: 46 (-1;-4) dB
- DC: 44 (-2;-4) dB
- Rezistență la deschidere și închidere: Clasa 3
Siguranță
- Protecție antiefracție: RC2 – RC3
Notă: Performanțele pot varia în funcție de combinația de profile utilizate.
Proprietăți Tehnice
Dimensiuni și Greutate Maximă
- Înălțimea minimă a cercevelei: 600 mm
- Înălțimea maximă a cercevelei: 2800 mm
- Lățimea minimă a cercevelei: 550 mm
- Lățimea maximă a cercevelei: 1200 mm
- Greutatea maximă a cercevelei: 200 kg
- Greutatea maximă a sticlei: 800 kg
Linii Vizibile
- Deschidere spre interior:
- Lățimea minimă a tocului: 60 mm
- Lățimea minimă a cercevelei: 37 mm
- Lățimea minimă a tocului: 104 mm
- Deschidere spre exterior:
- Lățimea minimă a tocului: 27 mm
- Lățimea minimă a cercevelei: 113 mm
- Lățimea minimă toc-cercevea: 140 mm
- Lățimea minimă a profilului T: 87 mm
- Adâncimea tocului: 97 mm
- Adâncimea cercevelei: 107 mm
- Adâncime toc-cercevea: 107 mm
Vitrare
- Adâncimea de fixare a sticlei: 27 mm
- Tipuri de vitrare:
- Vitrare uscată, Vitrare cu silicon,Vitraj interior,
Baghetă
- Vitrare uscată, Vitrare cu silicon,Vitraj interior,
- Grosime sticlă – toc/element: 20 – 78 mm
- Grosime sticlă – cercevea: 30 – 88 mm

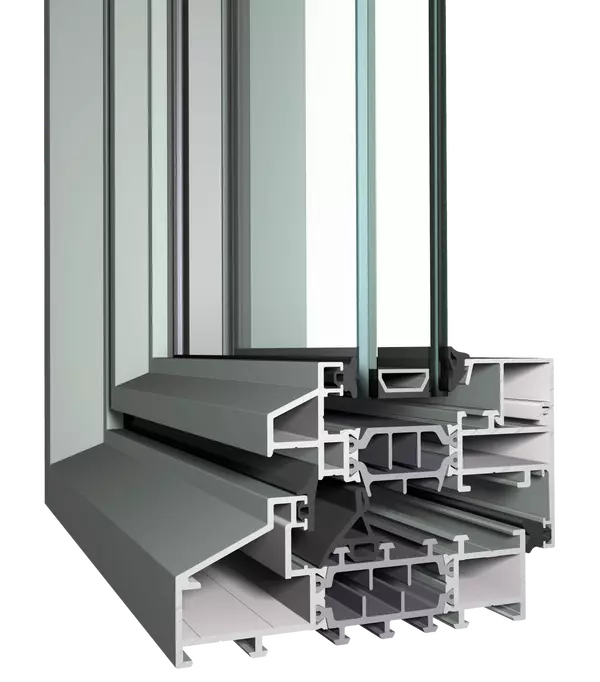

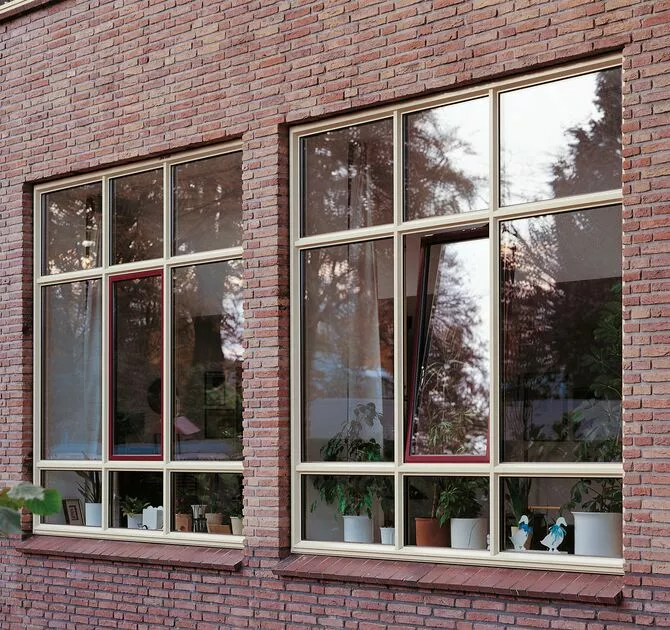

SlimLine 38
Performanțe
Energie
- Izolare termică – Uf: 1.9 W/m²K
- Izolare termică – Uw: 0.96 W/m²K
Confort
- Etanșeitate la aer: Clasa 4 (600 Pa)
- Impermeabilitate: Clasa 9A (600 Pa)
- Rezistență la încărcarea din vânt: Clasa C4 (1600 Pa)
- Izolare fonică: Rw (C;Ctr) 45 (-1,-5) dB
- Rezistență la deschidere și închidere: Clasa 3
Siguranță
- Protecție antiefracție: PAS 24 – RC2
- Rezistență la foc: EI₁ 30 – EI₂ 30 – EW 30
Notă: Performanțele pot varia în funcție de combinația de profile utilizate.
Proprietăți Tehnice
Dimensiuni și Greutate Maximă
- Înălțimea minimă a cercevelei: 600 mm
- Înălțimea maximă a cercevelei: 2800 mm
- Lățimea minimă a cercevelei: 450 mm
- Lățimea maximă a cercevelei: 1200 mm
- Greutatea maximă a cercevelei: 170 kg
Linii Vizibile
- Deschidere spre interior:
- Lățimea minimă a tocului: 33.5 mm
- Lățimea minimă a cercevelei: 23 mm
- Lățimea minimă a tocului: 67 mm
- Deschidere spre exterior:
- Lățimea minimă a tocului: 29 mm
- Lățimea minimă a cercevelei: 60.5 mm
- Lățimea minimă toc-cercevea: 80 mm
- Lățimea minimă a profilului T: 48 mm
- Panta de proiectare a profilului: 24.2°
- Adâncimea tocului: 99 mm
- Adâncimea cercevelei: 86 mm
- Adâncime toc-cercevea: 99 mm
Vitrare
- Adâncimea de fixare a sticlei: 13.5 mm
- Tipuri de vitrare:
- Vitrare uscată
- Vitrare cu silicon
- Vitraj interior
- Baghetă

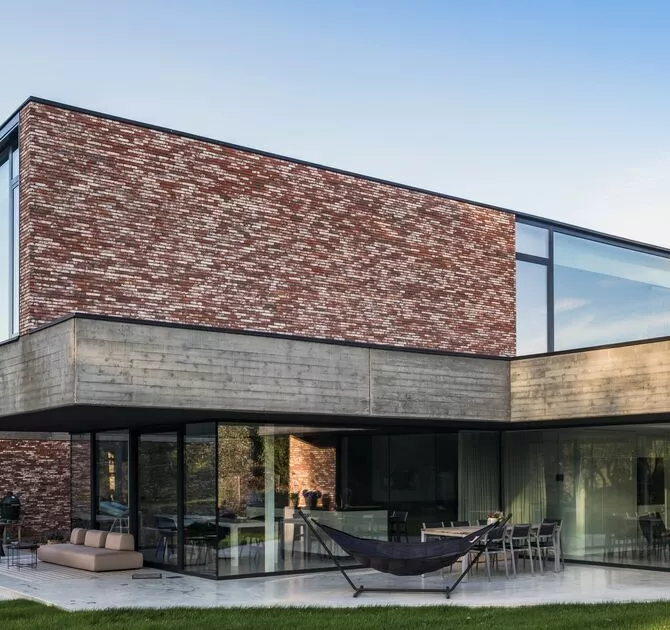

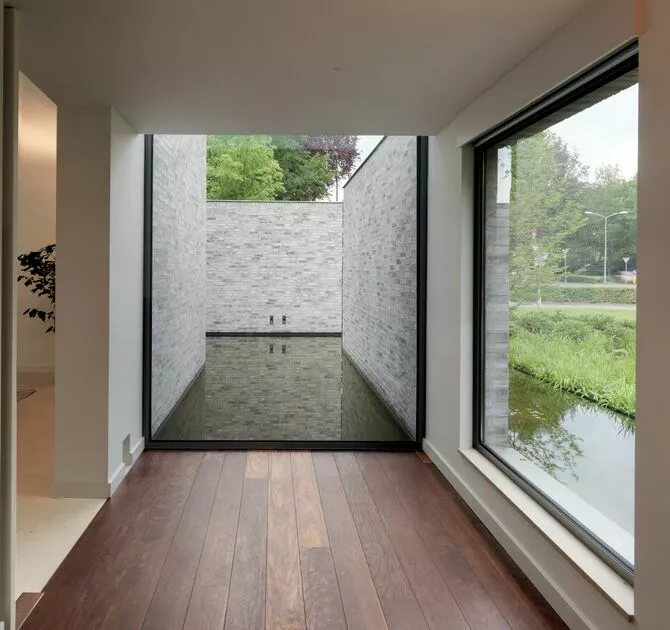

Masterline 8
Performanțe
Energie
- Izolare termică – Uf: 1.0 W/m²K
- Izolare termică – Uw: 0.88 W/m²K
Confort
- Etanșeitate la aer: Clasa 4 (600 Pa)
- Impermeabilitate: Clasa E900 (900 Pa)
- Rezistență la încărcarea din vânt: Clasa C4 (1600 Pa)
- Izolare fonică:
- TUTI: 46 (0;-3) dB
- DC: 44 (-2;-4) dB
- Rezistență la deschidere și închidere: Clasa 1
Siguranță
- Protecție antiefracție: RC2 – RC3 – PAS 24
- Rezistență la impact: I5 – E5
Notă: Performanțele pot varia în funcție de combinația de profile utilizate.
Proprietăți Tehnice
Dimensiuni și Greutate Maximă
- Înălțimea minimă a cercevelei: 600 mm
- Înălțimea maximă a cercevelei: 2800 mm
- Lățimea minimă a cercevelei: 450 mm
- Lățimea maximă a cercevelei: 1700 mm
- Greutatea maximă a cercevelei: 300 kg
- Greutatea maximă a sticlei: 1200 kg
Linii Vizibile
- Deschidere spre interior:
- Lățimea minimă a tocului: 53 mm
- Lățimea minimă a cercevelei: 37 mm
- Lățimea minimă a tocului: 97 mm
- Deschidere spre exterior:
- Lățimea minimă a tocului: 20 mm
- Lățimea minimă a cercevelei: 118 mm
- Lățimea minimă toc-cercevea: 138 mm
- Lățimea minimă a profilului T: 50 mm
- Adâncimea tocului: 77 mm
- Adâncimea cercevelei: 87 mm
- Adâncime toc-cercevea: 87 mm
Vitrare
- Adâncimea de fixare a sticlei: 27 mm
- Tipuri de vitrare:
- Vitrare uscată
- Vitrare cu silicon
- Vitraj interior / exterior
- Baghetă
- Grosime sticlă – toc/element: 4 – 62 mm
- Grosime sticlă – cercevea: 13 – 72 mm
